赛远远程在换热机组远程联网监控系统中的应用
1、系统概述
随着国民经济的不断进步和人民生活水平日益提高，社会对环境的要求越来越高，近年 来我国北方城镇大力提倡城镇集中供热，改变原来各单位各片区自己供热单独建立锅炉房给 城市带来的污染，由城市外围的一个或者多个热电厂提供热源，室内各片区建立换热站，统 一给用户供热。这样就大大少了燃煤对城市环境的污染，同时也节省了能源。随着科学技术 的日新月异，尤其是计算机、通讯技术迅速发展，自动控制水平得到快速的发展及广泛的运 用及需求，用户对供热质量不断地提高和能源紧张的今天，提高供热质量的同时节约能源势 在必行。 换热机组监控系统由于采用全网集中监控，计算机采集记录了各种工艺参数，如:温度、 压力、流量、电压、电流等，为供热数据查询、供热分析计算提供了很好的依据，也为来年 供热打下良好的基础。 换热站是集中供热系统供热网路与热用户的连接场所，是热源与热用户之间的一个中间 环节，其供热品质的好坏对改善热网热力工况，提高供热质量起着重要作用。 换热机组远程监控系统可根据设定好的参数自动调节二次网循环泵、补水泵及一次网循 环泵或电动调节阀，并具有多种报警和保护功能。监控系统还具有实时数据采集、实时模拟 现场动画显示、异常报警、历史数据查询等功能。 远程监控包括远程监视和远程控制两个层面，在调度中心可以监视、记录到各个换热站 的所有运行数据，具有远程控制、历史数据查询、历史曲线、打印、地理信息等强大的功能， 当出现意外情况时软件上弹出报警画面。远程控制换热站的运行，如对现场运行参数的设定、 泵的启停，泵的转速调节等。
2 系统架构及功能：

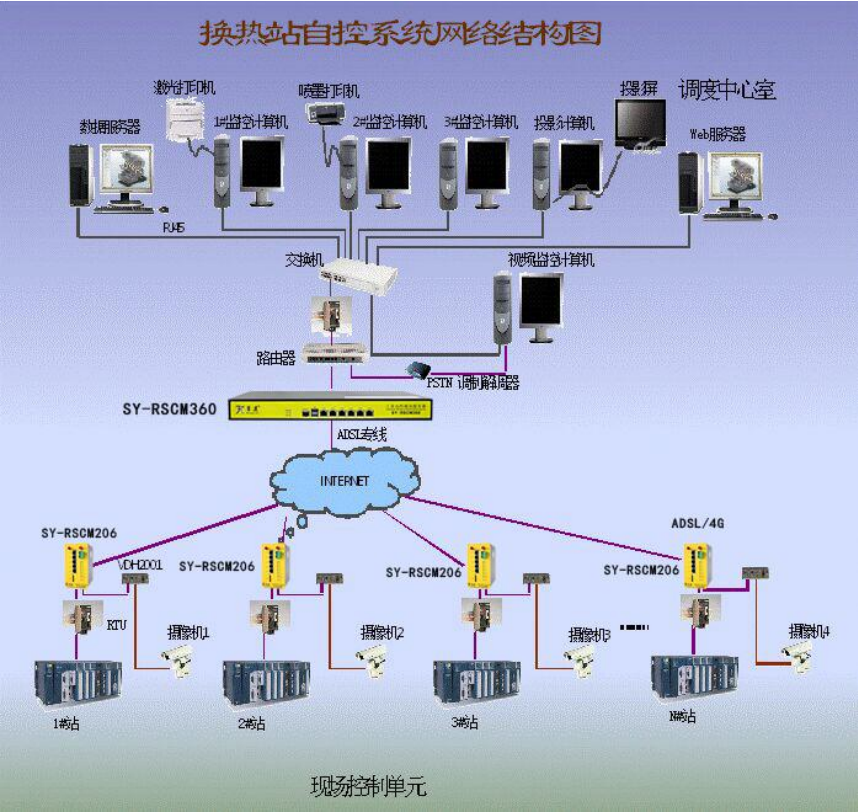

一个完整的热力监控系统如上图所示，在物理层面上它主要由以下几部分组成：换热站现 场控制层、数据传输层、监数据监控中心三部分，热网监测系统采用分布式计算机系统结构。 即中央与本地分工协作监控方法。 换热站现场控制层包括 PLC、电动执行机构、传感器、变频器、现场操作站等，完成现 场数据采集任务，将采集来的数据通过网络传递到数据采集服务器，进入数据监控中心。现 场控制层可脱离监控中心独立工作。 数据传输层采用赛远的安全通讯模块 SY-RSCM360+SY-RSCM206 走以太网的方式，将换热 控制层所采集的数据和状态传输到控制中心，同时将控制中心的指令下达到各个换热站控制层。

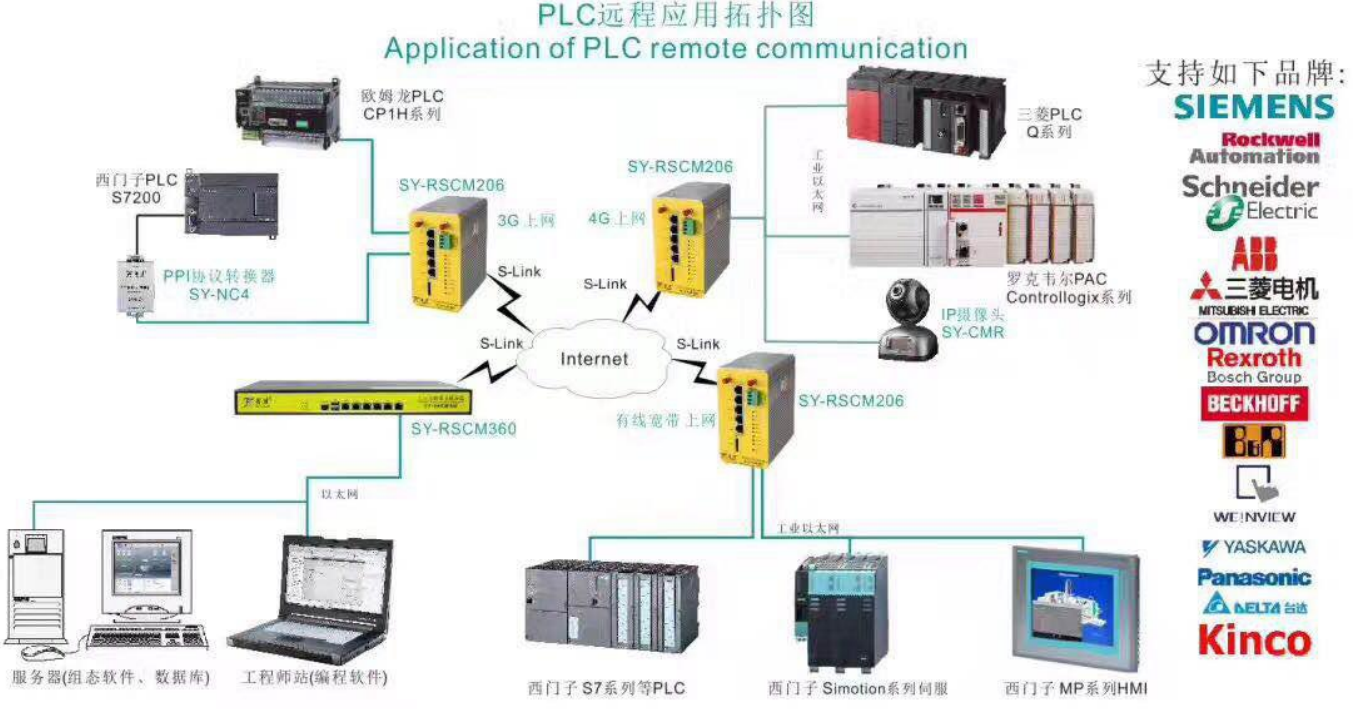

3 赛远远程系统拓扑图：
4 客户价值：
⑴ 监控中心的软件通过以太网方式，与各换热站组成网络系统。
⑵ 轻松支持远程访问与控制，可以对各换热站的变频器、水泵及调节阀进行远程控制启 停及调节。
⑶ 实时监测热网运行状态，运行参数的设定。
⑷ 网络发布，具有实时向互联网 Internet 发布的功能，外网用户不需要组态软件就可以 查看全网的数据。
⑸ 客户端访问，可通过工程师电脑对所需地点换热站实现所有监控管理功能，包括 PLC 的远程程序上下载与 PLC 的实时在线监控等功能。
⑹ 实时接收各换热站的报警信息，提示操作人员进行报警处理。记录报警信息，形成报 警日志及报警查询。
⑺ 显示工艺流程图及动态运行参数，根据用户权限管理的不同，可对现场进行远程控制 和参数设定调整。
⑻ 数据存储和分析，实时采集各换热站的运行数据及状态并存储。
⑼ 形成日、周、月等多种报表格式，并对所有换热站的重要参数汇总报表、储存及打印。
⑽ 形成各换热站主要参数的运行趋势曲线，总结并观察系统的运行状态，便于及时调整 运行状态。
⑾ 系统授权：对不同的用户分配不同的用户名和登录、退出密码。

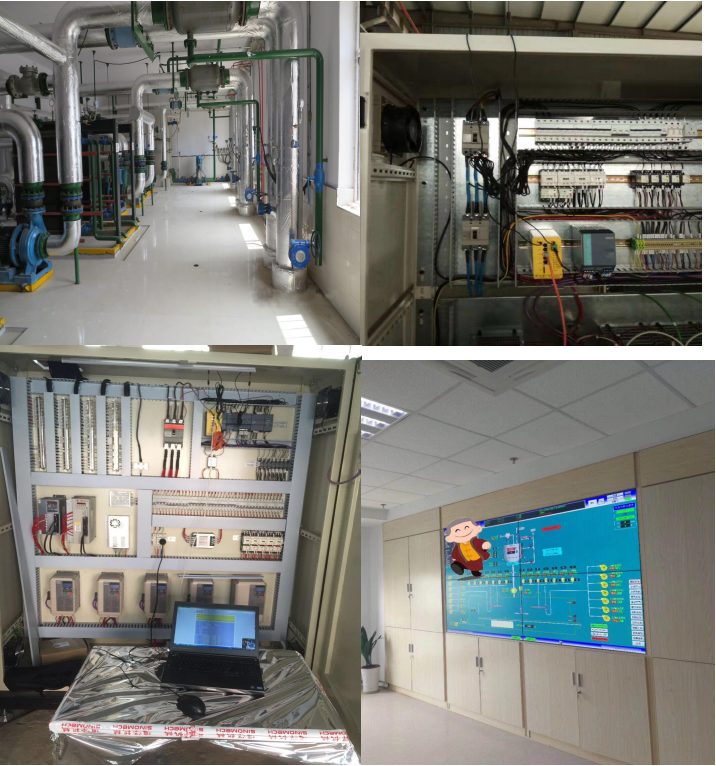

4 现场图片：
5 监控中心画面
6、该监控系统方案的特点 该方案实现了热力站运行参数的集中监视和控制，达到无人值守的目的，同时还具有以 下特点：
⑴ 先进性：采用国内外先进的技术与产品，采用先进的软硬件技术架构，满足企业长期 发展的需要；实现设备各种现场数据的全面、准确、实时采集。热力站管理和控制自动化程 度高，提高了工艺系统的安全系数，保证了系统的供热品质。
⑵ 成熟性：以实用为原则，采用成熟的经过工程检验的先进技术。
⑶ 可靠性：无论在硬件选择还是软件编制上，保证系统的可靠性，使控制系统长时间工 作在无故障或少故障状态，并为企业提供相关的应急处理措施。
⑷ 可维护性：硬件安装应尽量减少元件更换时间，元器件具有互换性，工程师能对现场控制器进行远程在线监控，程序上下载等操作。
⑸ 可操作性：界面友好，易学易用，具有良好的中文处理信息能力，能适应不同素质的 人员，降低系统的管理维护和操作成本。
⑹ 实用性与经济性：充分考虑行业特点，达到少花钱多办事的目的；充分考虑控制器件 的性价比和可换性。
⑺ 扩展性与开放性：选用的技术和产品具有很强的可增长性和扩展性,满足现有的资源和 系统投资的长期效应以及系统功能不断扩展的需要，所采用的软硬件平台具有开放性，所采 用的规范具有通用性。 ⑻ 标准性：采用标准化、规范化的设计方案和设计标准。
⑼ 安全性：该方案具备良好的抗干扰性、数据传输安全性，系统在软件上采取授权访问， 确保信息系统的安全。 ⑽ 规范性：按照国家和国际有关要求，遵循软件、硬件、自动化等系统的有关规范。
⑾ 集成性与系统性：系统设计确保高度集成和信息共享，彻底消除“孤岛”系统；系统 设计按照“从上至下，从整体到局部”的思想进行。
⑿ 热力站现场控制独立性：现场控制是独立的，不会因监控计算机的瘫痪而受影响。
7、结束语
换热机组远程运维监控系统实现了对换热站设备的自动控制，提高了供热质量，满足了 用户需要的前提下，节约了大量人力、物力资源、减少了不必要的浪费的同时，管理人员可 以更清楚的了解各个换热站的运行数据，有效的提高了供热管理水平；为热力系统的运行的 管理提供一个良好的支持环境；提高公司效益。
